文章：UG编程零基础尺寸标注，整理得很全很清楚！

所有者：信仰(呢称); 发布时间：2017-07-17 05:49:25; 更新时间：2019-04-26 13:34:47

阅读所需积分：0;

简介：UG编程零基础尺寸标注，整理得很全很清楚！

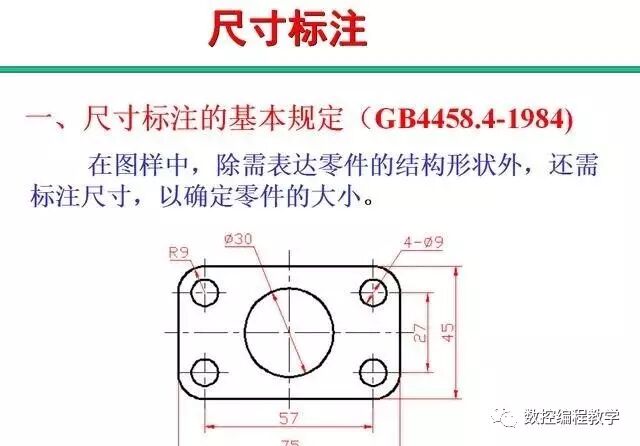

一、尺寸标注的基本规定（GB4458.4-1984)

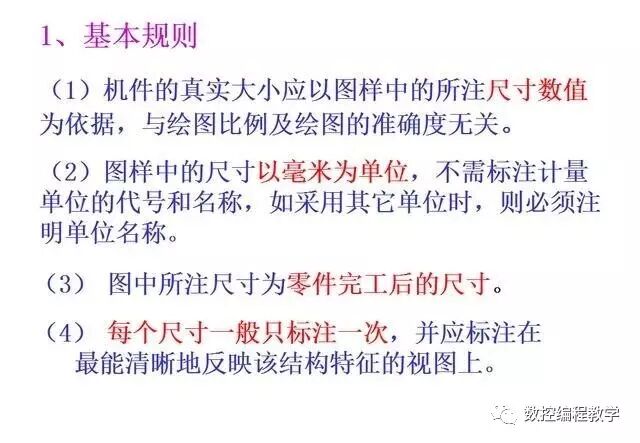

1. 基本规则

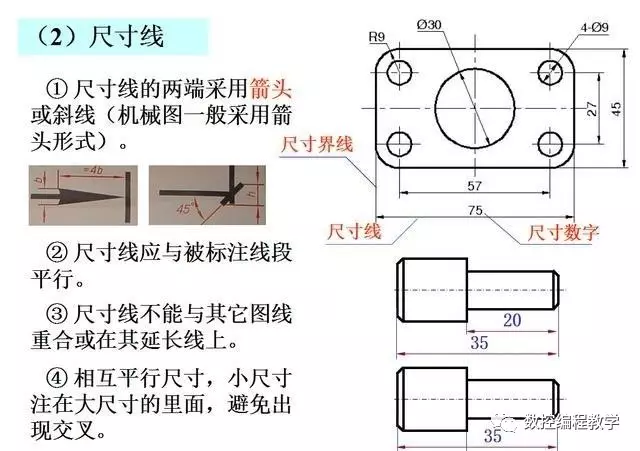

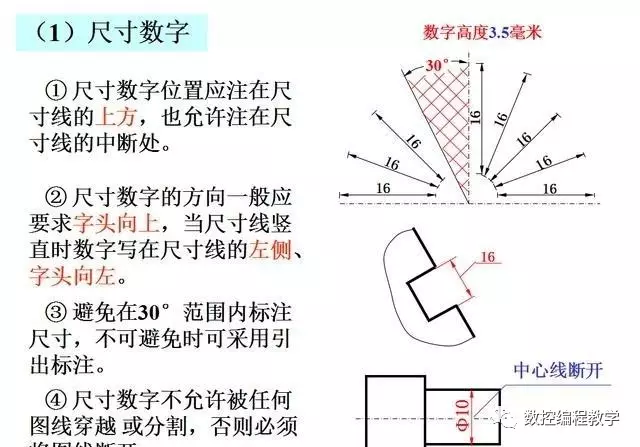

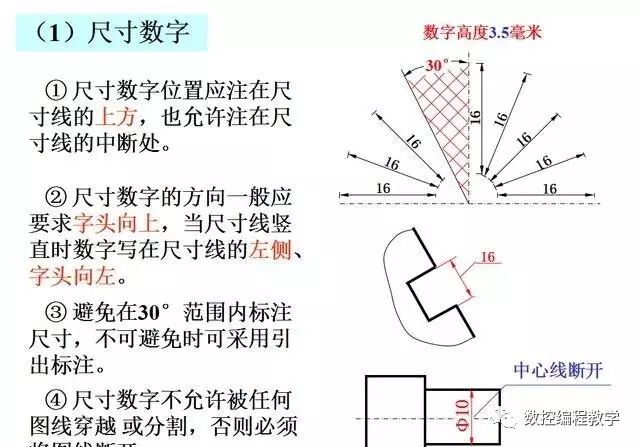

2. 尺寸的组成

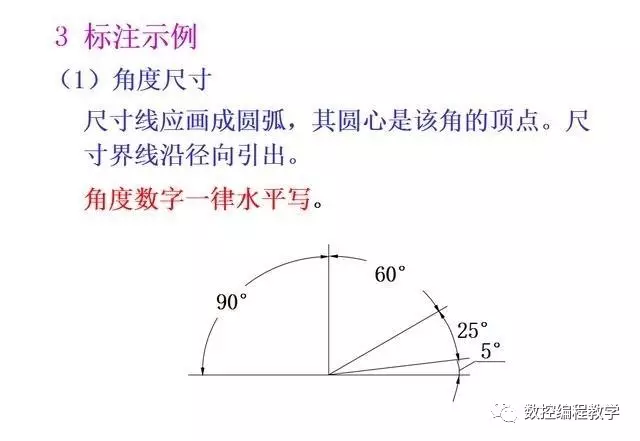

3. 标注示例

二、平面图形的尺寸注法

三、基本立体的尺寸标注

四、带切口立体的尺寸标注

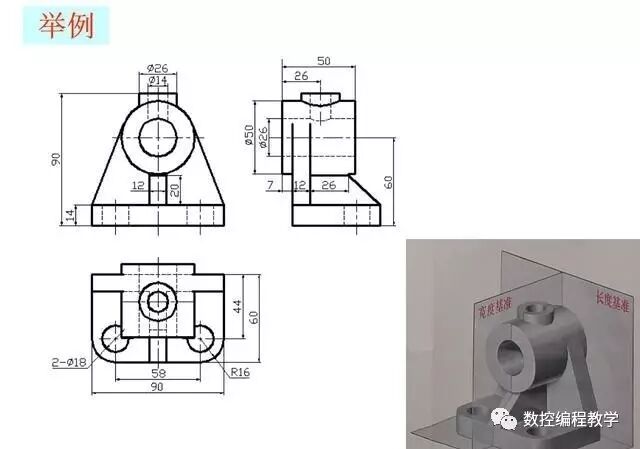

五、组合体的尺寸注法
