为满足客户对加工精度和效率越来越高的要求，数控机床生产厂商及用户都希望在机床上使用测头进行自动测量，这样可以方便工件的安装调整，大大缩短辅助时间，提高生产效率。机内测头主要分刀具测头和工件测头两种。西门子808D、828D、840D全系列数控系统为集成测头提供了完善的解决方案，包括人机界面、测量循环等等。本期就以工件测头为例，讲解一下西门子系统与雷尼绍测头的连接及使用。主要内容由雷尼绍公司高级培训师余旋提供，特此感谢！调试及使用过程介绍如下：


测头安装使用操作顺序：

1）接收器接线；

    2）PLC编程；

        3）试验测头开关与信号；

            4）测针对心调整；

                5）执行测量循环，完成标定、检测工作。



图1 雷尼绍Primo™测头系统



1

接收器接线

确认机床已关闭总电源，将接收器按如图2所示的接线方法与机床各端口连接，并把接收器支架安装于预备好的机床侧面螺栓，并在电器柜中将接收器合理布线。

图2  接收器接线示意图


本文西门子系统，以828D为例，测头接线如图3所示，图中包含了有扩展NX模块时的连接情况。

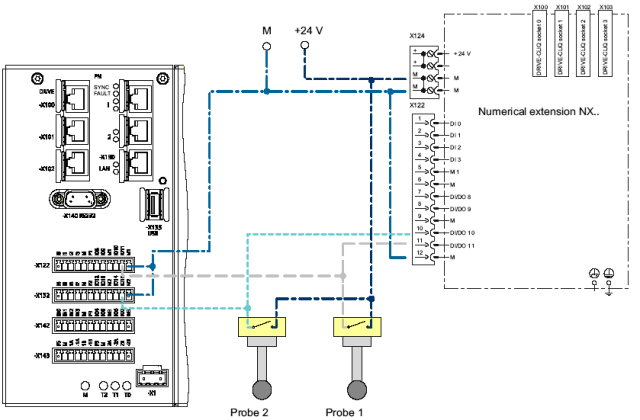

图3 828D系统测头接线示意图


X122端子中的X122.13为测头接收器向机床输入跳转（测量）信号的端口，为使其正常使用，X122.14端口则须接地，此端口赛前已预设，见表1。

表1  测头连接所需X122引脚


2

PLC编程

编辑M代码M11、M12至PLC程序控制其他空余I/O输出点Q1.1，完成测头开启、关闭动作，PLC参考程序如图4所示。

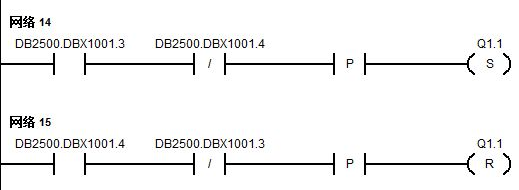

图4 M代码控制测头开启关闭PLC编程

注：本例中使用了M代码来开启和关闭测头，也可使用系统X242，X252的NCK数字输出端子来编程控制。


3

试验测头输入、输出信号

梯图和线路完成后，不能直接调用测量程序进行测量，要先验证信号是否有无，如表2所示。

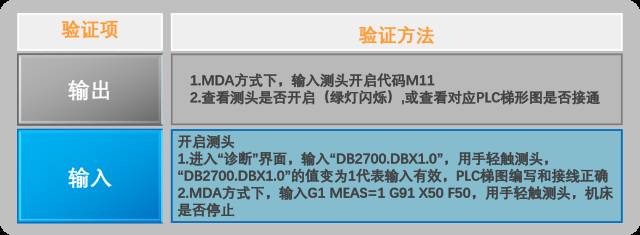

表2  测头输入、输出信号验证方法


4

测头对心调整

工件测头初次组装时需要注意调整测针相对于主轴中心的偏摆量，可通过安装测头至机床主轴，手动旋转主轴上测头，使用千分表观察，分别调整两个方向上的两对顶丝，最后用适当的力拧紧，通常使测球的圆跳动值保持在0.01mm以内，见图5。

小型测头对心调整步骤：

1）分别观察相对两螺钉朝向千分表时的压表数据，两边的数据差值的一半即为即将进行的调整量；

2）先将压表较少的一端螺钉适当松开，再将压表较多的一端螺钉顺时针向螺纹孔内拧，同时观察千分表转过步骤一的所观察到的调整量，重复上述动作，直到两边差值小于10µm。

图5  小型测头测针对心调整示意图
