重点讲解SKF轴承结构：外圈、内圈、滚动体、保持架。

本文章分三部分，阅读和看完视频需要近20分钟！

第一部分：轴承安装视频

第二部分：SKF轴承的符号解读

第三部分：轴承安装规则与注意事项

各种轴承的内部结构和安装要求

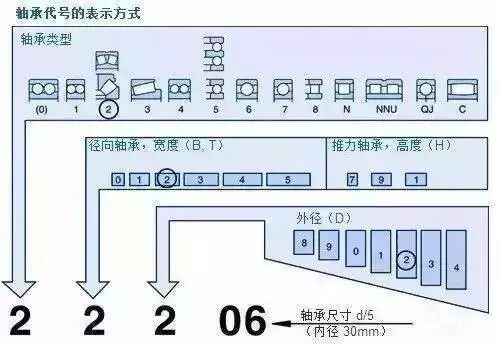

SKF轴承的命名规则

基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。

▌SKF轴承型号前缀：

▌IR-23232

AR：球与保持架组件或滚子与保持架组件

IR：径向轴承的内圈

K：圆柱滚子与保持架推力组件

K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）

▌L：分离型轴承的内圈或外圈

OR-：径向轴承的外圈

R：除去内圈或外圈的分离轴承

W：不锈钢深沟球轴承

WF：外圈带法兰的不锈钢深沟球轴承

WS：圆柱滚子推力轴承的轴圈

GS——推力圆柱滚子，推力滚针轴承座圈。

L30207——圆锥滚子轴承30207的外圈。

WS——推力圆柱滚子，推力滚针轴圈。

例： WS81107——推力圆柱滚子轴承81107的轴圈。

▌SKF轴承型号后缀：

▌3204-ATN9

A：内部设计

2RS1：外部设计

TN9：保持架设计

WT：变型

▌SKF轴承型号后缀——内部设计：

轴承后缀为A、B、C、D、E或其它以这些字母为字首的代号表示内部设计有差异或经改良。基本尺寸保持不变，但一般的规定为不同的字母用于某些既定的轴承类型或系列，而其意义也不同。

▌例：

4210A：双列深沟球轴承，不带装球缺口

22314E：球面滚子轴承，经优化内部设计。

7306B：单列角接触球轴承，接触角为40度。

7205B：单列角接触球轴承，接触角40度和优化的内部设计。

▌SKF轴承型号后缀——外部设计：

外部设计表示经改良的结构如在外圈加工凹槽以安装密封、防尘盖或止动环等。

RS1或2RS1表示轴承一侧或两侧带附着冲压钢片的丙烯腈丁二烯橡胶密封。

▌N表示外圈的外圆加工一凹槽以放置止动环。

NR表示轴承带止动环槽连适用的止动环。

另一个外部设计的例子是以后缀K表示轴承内孔为圆锥形。

▌SKF轴承型号后缀——保持架设计：

表示保持架设计的后缀放在内部或外部设计的代号之后。它表明了保持架的加工方式及其材料。部份后缀有额外的字母以表明其详细规格。

▌F：机削钢或特殊铸铁的保持架

J：冲压钢保持架

M：机削黄铜保持架

TN9：注塑玻璃钎维加强尼龙6.6保持架

P：注塑玻璃钎维加强尼龙6.6保持架
