从Mastercam 2017 版开始，告别了 X9及之前版本中常见的菜单及工具条，采用了全新的 Ribbon（功能区）界面。使用功能区界面的设计，是为了提升操作效率，让我们可以更方便快捷的找到所需要的功能。

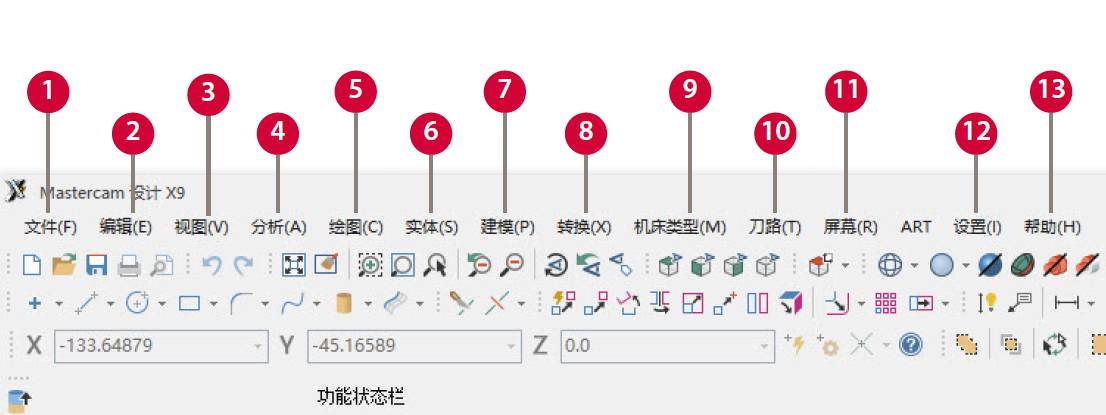

▌ Mastercam X9 与 Mastercam 2017

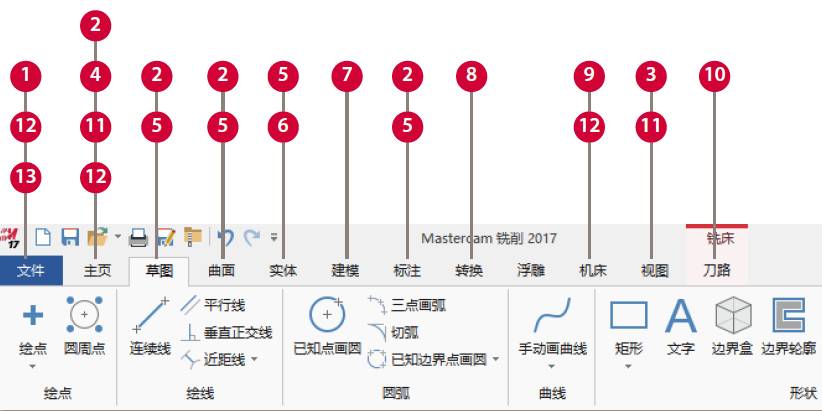

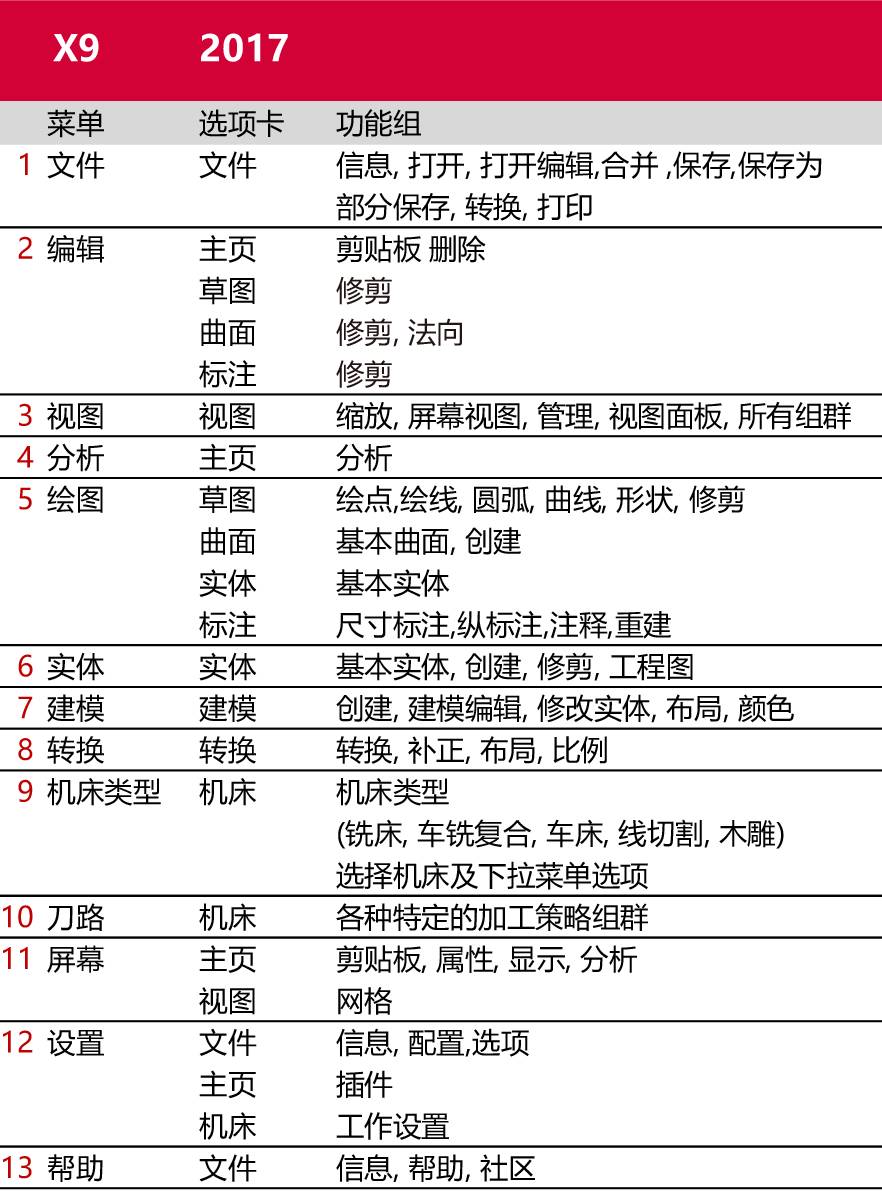

功能对照全览

功能区、选项卡及功能组

Mastercam 2017 将所有功能放置到界面上半部分的功能区中，并按照不同类别放置到不同的选项卡中。每个选项卡内部继续以竖线分隔成多个板块，这些板块被我们称作功能组。每个板块中容纳的，其实是旧版界面的对话框当中的主要功能。

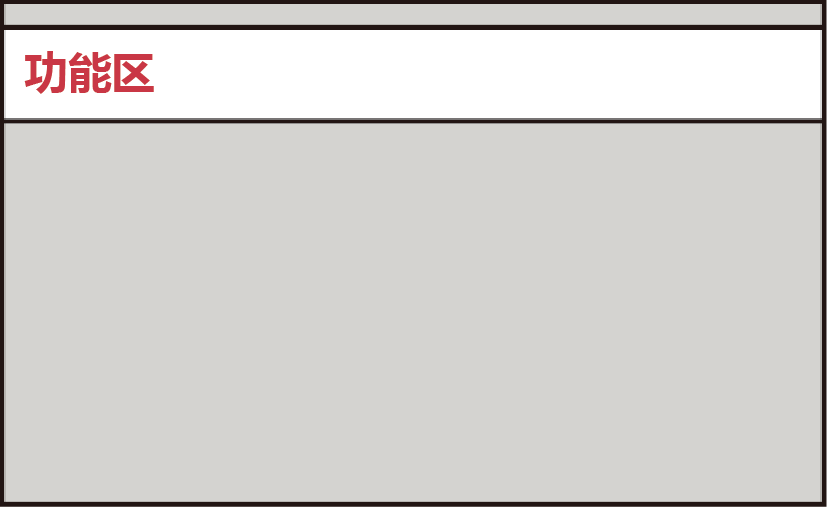

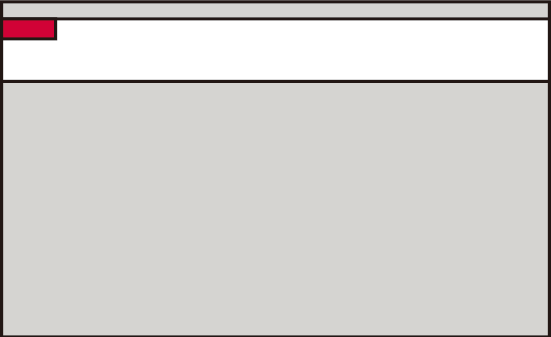

功能区在界面中的位置

▼

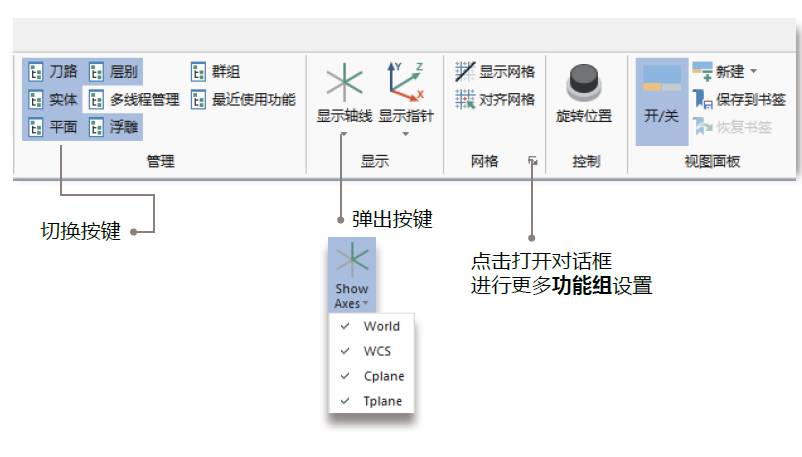

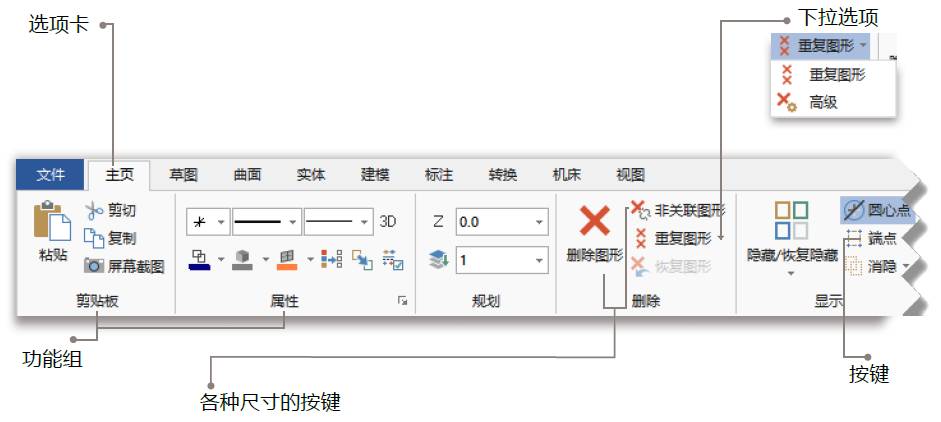

选项卡、功能组及各种按钮

▼

Tip：选中一个选项卡，滚动鼠标的中间滚轮，即可在不同选项卡中快速切换。

文件选项卡

点击文件选项卡，可以进入软件后台管理页面。进行文件的新建、打开、保存及系统设置等操作。

文件选项卡位置

▼

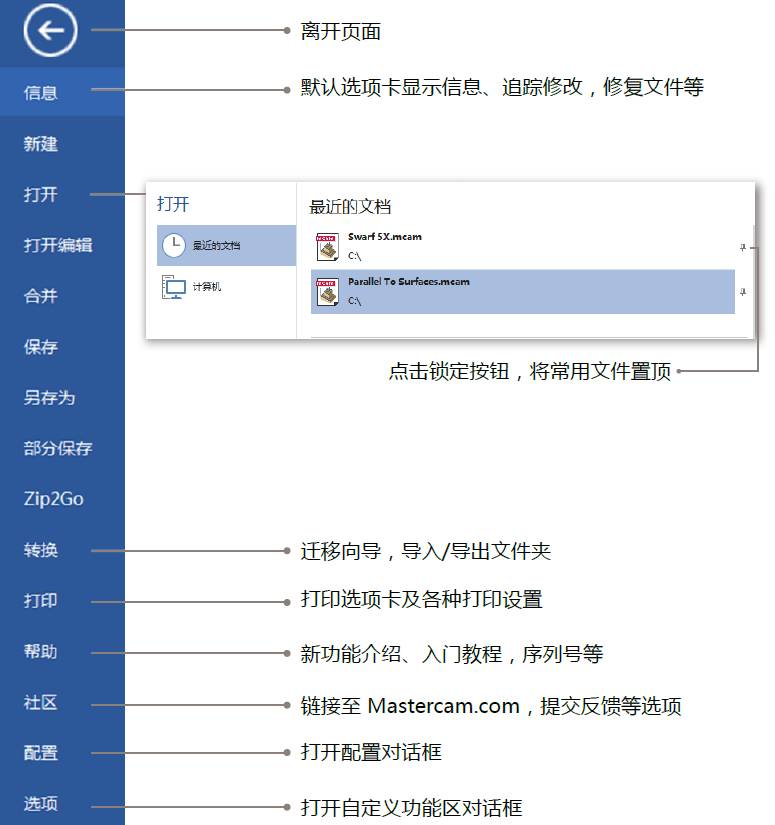

点击后台页面左侧的按钮，将会弹出相关功能的选项卡及该功能的详细说明。

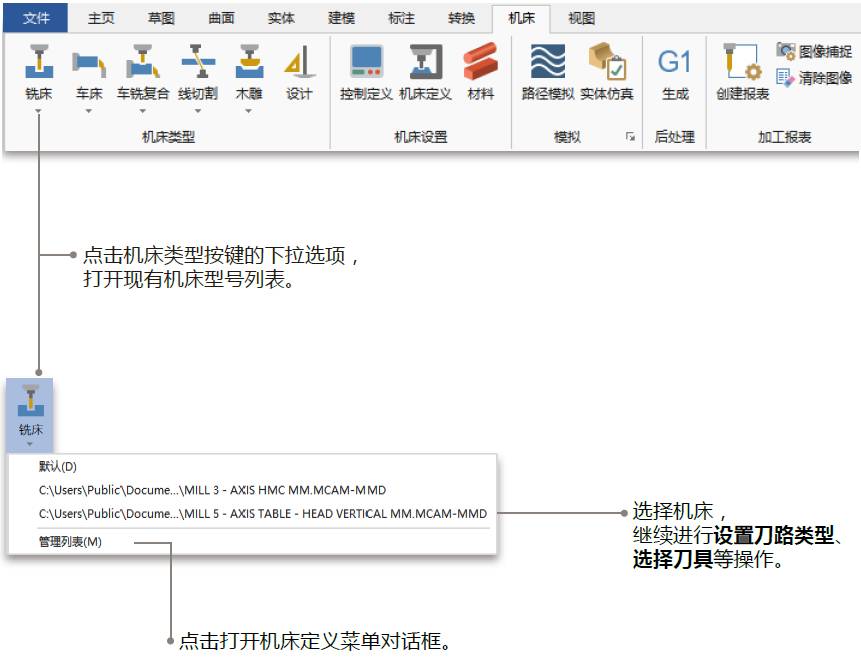

如例子所示：在功能区中选择机床及刀路

-点击机床选项卡

-点击铣床按键的下拉选项，打开机床列表，选择机床

-点击出现在标题栏的红色高亮铣床上下文选项卡

-选择想要使用的刀路策略

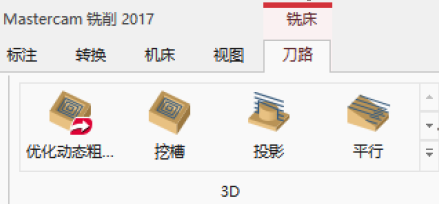

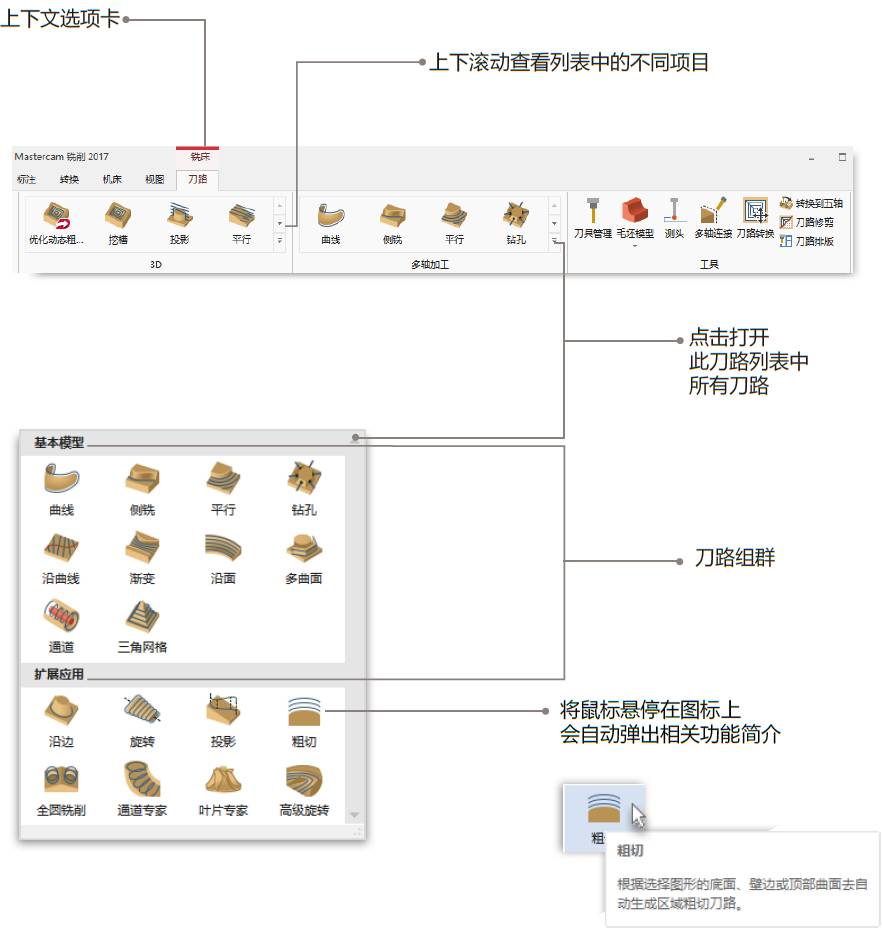

Tip：在选定机床类型之后，标题栏上会出现相应的上下文选项卡。其中罗列了所有支持此类机床的刀路列表。例如，铣床中包括了 2D 刀路，3D 刀路，多轴加工刀路及一系列实用工具。

如例子所示：设置图素属性

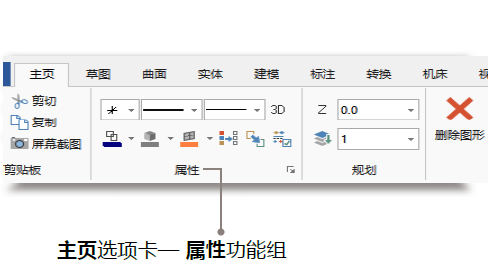

图素属性可以在主页选项卡-属性功能组中进行设置

想要更改图素的属性：

1. 在绘图区选取目标图素。

2. 根据图素类型，在功能组中点击相关下拉菜单，设置新属性。（将颜色改为黄色）

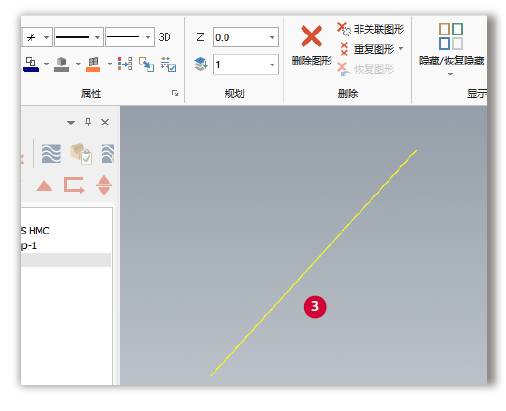

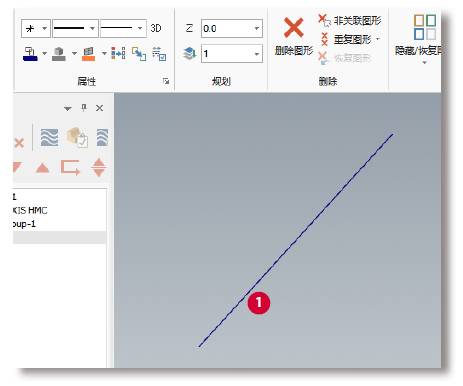

3. 目标图素属性更改完成（选中图素的颜色已经变为黄色）

想要更改属性设置：

1. 确认没有选中任何图素

2. 在相应图素类型的下拉菜单中更改属性
