本文从硬件的选择、工业机器人与CNC数控机床的接口定义等方面，介绍了两者集成的步骤，同时介绍了集成上下料工作站的种类与注意事项。

 1. 硬件选择

（1）工业机器人上下料工作站的组成

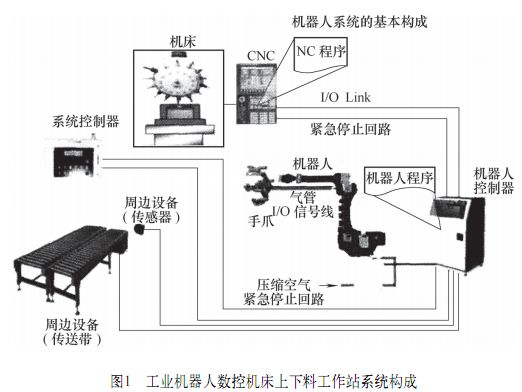

典型的工业机器人数控机床上下料工作站系统如图1所示。主要的组成部分包括工业机器人、数控机床、工件、抓取手爪、周边设备及系统控制器等。

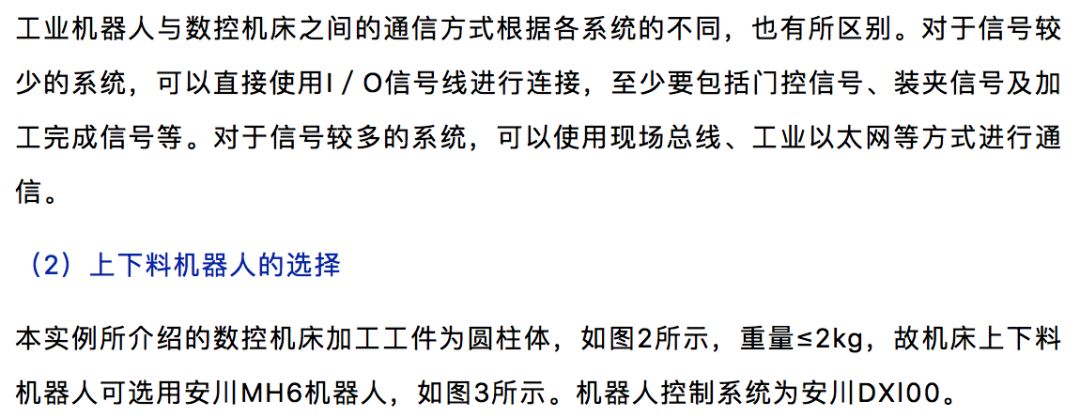

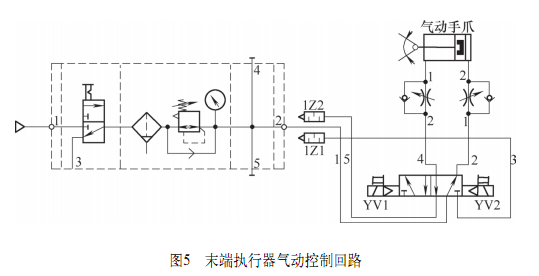

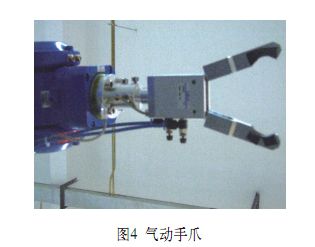

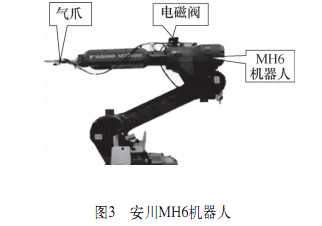

选择工业机器人末端执行器应考虑夹取对象的形状与质量，本实例选择气动手爪，如图4所示，型号为HDS-20Y，控制手爪动作的电磁阀安装在MH6机器人本体上。若工件质量大，可选用液压手爪。

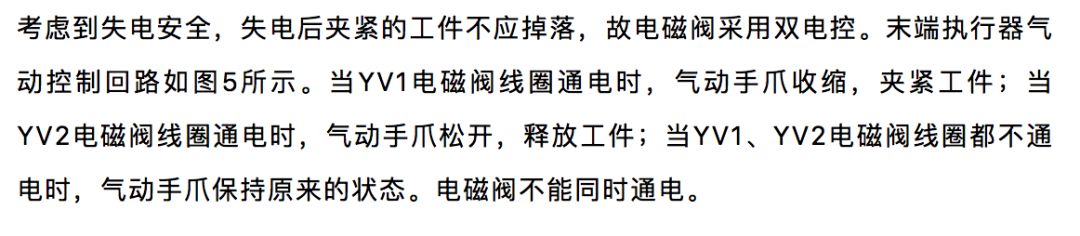

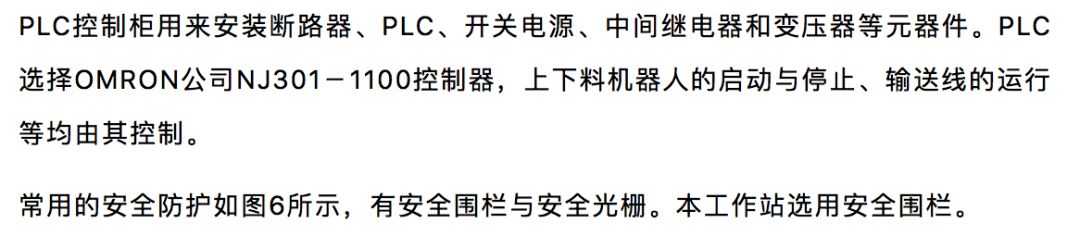

（3）PLC控制柜与安全防护装置的选择

2. CNC与机器人上下料工作站的接口

机器人上、下料时，需要与CNC进行信息交换、互相配合，才能有条不紊地工作。机器人上下料的工作流程如图7所示。

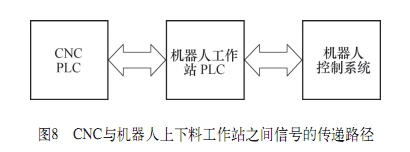

CNC与机器人上下料工作站PLC之间信号的传递路径如图8所示。CNC机床PLC与上下料工作站PLC之间进行信息交换，机器人控制系统与上下料工作站PLC之间进行信息交换。

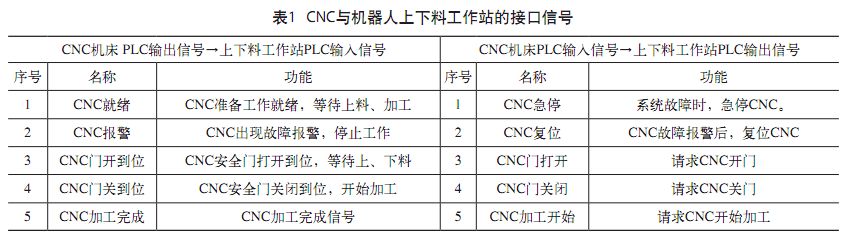

CNC与机器人上下料工作站的接口信号如表1所示。上下料工作站PLC向CNC机床PLC发出指令，如“请求CNC开门”、“请求CNC关门”等，指令的执行由CNC机床PLC来完成。

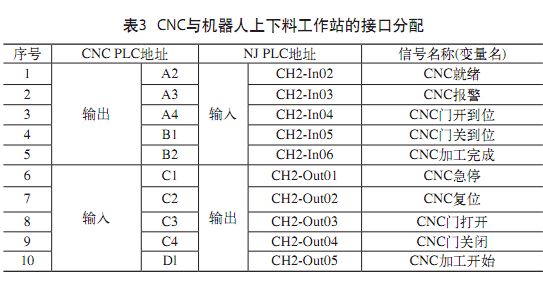

机器人上下料工作站PLC的配置如表2所示，CNC与机器人上下料工作站的接口分配如表3所示。

3. CNC与机器人上下料工作站的接口电路设计

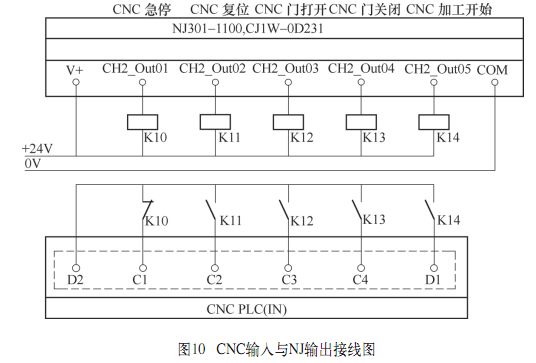

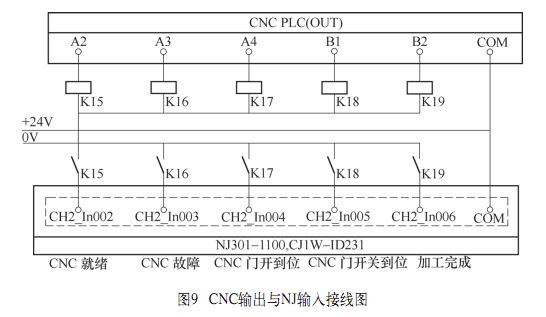

CNC机床PLC的输出接口为源型输出，而NJ PLC的输入接口必须接为漏型，所以CNC机床PLC的输出信号通过中间继电器进行过渡。CNC输出与NJ输入接线图如图9所示。CNC输入与NJ输出接线图如图10所示。

4. 注意事项

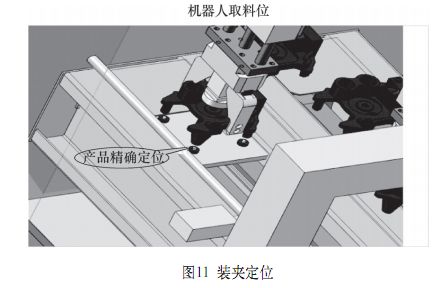

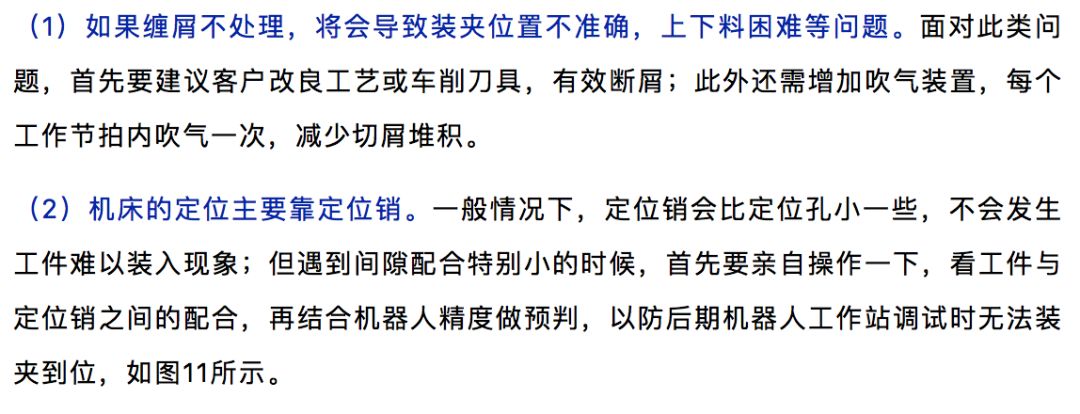

（3）装夹到位问题，有部分工件，在卡盘内部有一个硬限位，工件在装夹时，必须紧靠硬限位，加工出的零件才算合格，遇此类情况，建议选用特制气缸，含推紧压板，可以有效达到目的。

（4）主轴准停问题，有的工件在装夹时认方向，主轴需有主轴定向功能，才可以实现机器人上下料。

（5）切屑堆积问题，有部分数控车床不含废料回收系统，此时在技术协议或方案中需注明，要客户根据实际情况，定期清理切屑。

（6）断刀是车床上下料中最头痛的问题，如没有断刀检测，只有通过定时抽检来判断此现象，如断刀现象频繁，建议研究该项目的可行性。

5. 结语

本文是以工业机器人与数控车床集成工作站的情况介绍的，对于工业机器人与数控铣床、加工中心等集成工作站同样具有借鉴作用，其步骤与注意事项是大同小异的。

来源：《金属加工（冷加工）》

作者：威海职业学院韩鸿鸾
