【内容简介】

本文介绍了在840D（包括840Dsl）上，用STEP7生成一个PLC.ARC文件，用U盘直接从“调试存档”中“载入调试存档”装载更新PLC程序。

【客户问题】

如果机床电气调试工程师现场调试完毕已经离开现场，而客户又提出新的要求或发现了问题，需要适当的调整PLC程序，怎么才能帮助客户远程修改呢？

【问题处理】

828D处理以上问题可参考文章：一种远程修改828DPLC的方法，808D修改成完成生成(*PTE) 载入系统即可。840D的Toolbox 06.03.03或者STEP7 V5.1以上也有类似的功能。远程修改完PLC，生成（*arc）文件发给客户，客户再使用U盘载入系统即可。

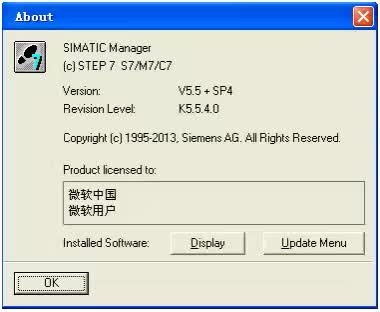

本例中STEP7软件版本如下：

STEP7 软件侧设置：

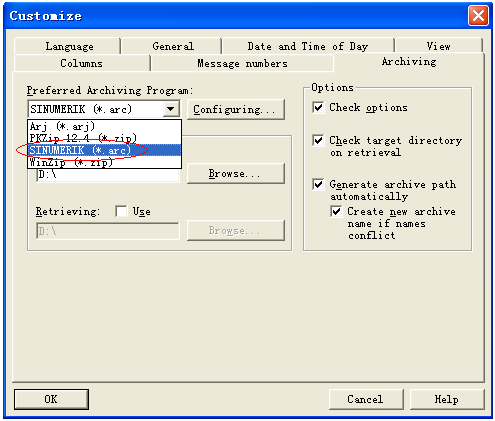

点击“options” 选择”customize” 出现以下对话框：选择“sinumerik(*arc)“ ，默认为”PKZIP12.4(*ZIP)“；

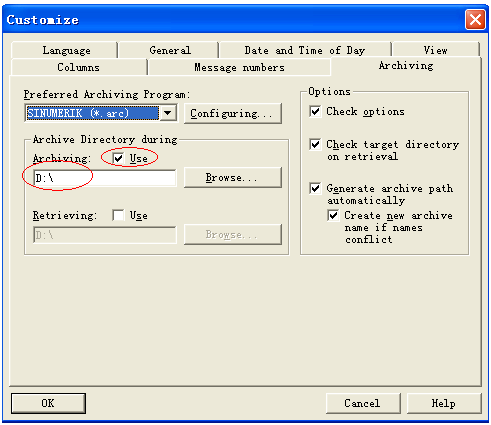

选择保存的盘符“D：\“；

点击“file”选择“Archive”：

点击：“OK” ；

出现以下对话框。点击“OK”；

在D:\  找到生成的文件，考入U盘。

840D系统侧操作：

NCU的PLC拨码开关：拨至  “2”  “PLC STOP  mode”；

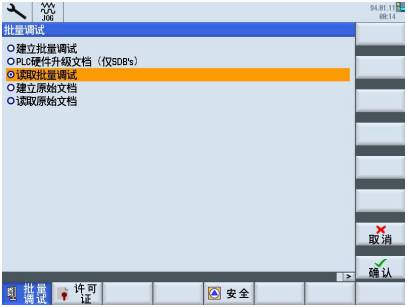

  按下 ，在按下“按扩展键”“调试存档”；

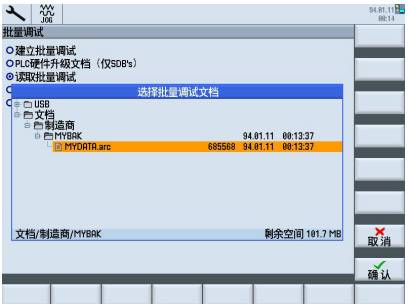

选择”USB”，选择“确认”；

载入完成以后，PLC拨码拨回“0”即可。
