给大家介绍一种使用SINUMERIK 840Dsl+PCU50.5的NCU配置结构进行带EES功能的网盘设置，本功能能直接执行网盘中的NC程序（不使用EXTCALL指令），实际配置时有一些注意事项，举例如下：

1. 实验环境

2. 系统硬件连接示意图

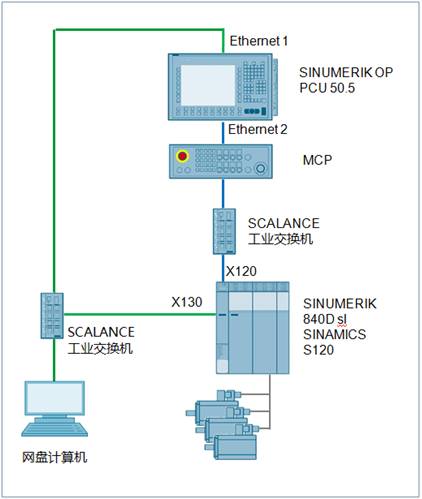

使用PCU50.5+ SINUMERIK 840Dsl NCU配置结构进行带EES功能的网盘设置时，需要将PCU50.5以太网口X1、NCU以太网端口X130、网盘计算机以太网口，通过独立的SCALANCE工业交换机连接在一起。另外，要求PCU50.5以太网口X1、NCU以太网口X130、网盘计算机以太网口，三者IP地址在同一个网段。并将SCALANCE设置为DHCP模式。否则，网盘无法顺利使用。正确的系统硬件连接示意图如下：

3. 在外部网盘计算机中，创建共享文件夹

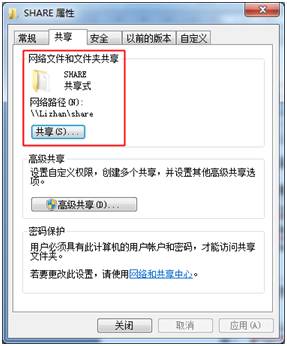

在外部计算机中，创建文件夹（文件夹名称和所在的路径必须为全英文），例如为：C:\SHARE。将该文件夹设置为共享文件夹，并设置与其共享的用户（例如计算机管理员“AndyLi”），对该文件夹的访问权限为“完全控制”，即可读可写。

注意：

如果共享用户直接选择的是管理员，则权限级别为所有者。如果是其他用户，该用户的权限级别必须设置为完全控制，即可读可写。共享用户必须已设置密码，如果没有密码则不能连接。

4. 设置外部网盘计算机的IP地址

设置外部网盘计算机的IP地址及子网掩码。例如，IP地址为192.168.142.36，子网掩码为255.255.255.0。

5. 设置NCU X130端口的IP地址

通过NCU X127端口，使用VNC-Viewer软件，设置NCU X130端口的IP地址、子网掩码、网关。例如，IP地址为192.168.142.210，子网掩码为255.255.255.0，网关为192.168.142.1。

6. 设置NCU X130端口的防火墙设置

以太网接口X130 配有防火墙，可能会禁止某些软件工具的在线连接。但允许用户根据需要，打开端口越过防火墙建立连接。为方便今后调试，勾选以下防火墙端口，完成之后，需要系统断电重启。

• TCP/102  :用于S7通讯，例如STEP 7等

• TCP/5900:用于VNC访问，例如VNCViewer等

• TCP/22    :用于SSH，例如Access MyMachine，RCS Commander，WinSCP等

7. 禁用NCU CF内置HMI

使用WinSCP软件和scdisable hmi指令，禁用NCU CF内置HMI，并将系统断电重启。

8. 查看basesys.ini文件

当NCU X130端口IP地址、防火墙端口设置完成，并禁用NCU CF内置HMI之后，可以查看CF卡/card/user/system/etc/目录中的basesys.ini文件，确认这些设置已生效。提示：

也可以直接修改basesys.ini文件，设置NCUX130端口IP地址、防火墙端口、禁用内置HMI。

9. 设置PCU50.5以太网口X1的IP地址

设置PCU50.5以太网口P1的IP地址及子网掩码。例如，IP地址为192.168.142.35，子网掩码为255.255.255.0。

10. EES选项激活

通过Operate界面，勾选激活EES选项P75。

11. 通过 SINUMERIK Operate 创建网盘

(1) 依次按下操作面板按钮“菜单选择键（MENU SELECT）”>>“调试(Setup)”>>“HMI”>>“逻辑驱动器(Log.drives)”，打开逻辑驱动器界面。

(2) 在弹出的对话框中，选择软键“5”，并按下“更改（Change）”按钮。

(3) 选择逻辑驱动器类型为”NW Windows“，按下“回车（Input）”按钮确认。

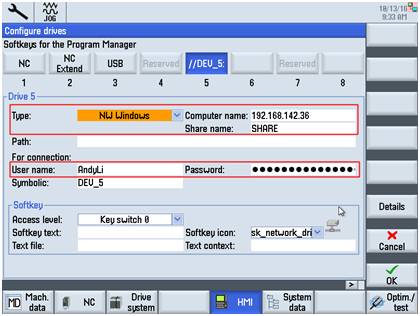

(4) 接着在弹出的窗口中，设置创建网盘相关参数：

• 类型：Windows NW

• 计算机名称：为外部网盘计算机的 IP 地址，例如 192.168.142.36

• 共享名称：为外部网盘计算机上的共享文件夹，例如 SHARE

• 用户名：为外部网盘计算机的用户名称，例如 AndyLi

• 密码：为外部网盘计算机用户密码，例如 SUNRISE123456

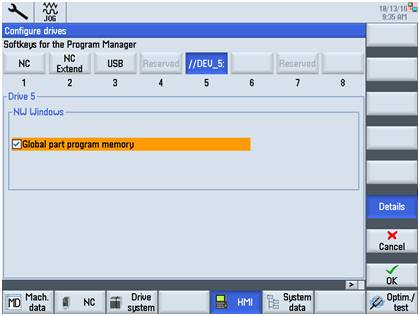

(5) 输入完成之后，按下“详细（Details）”按钮，勾选“全局零件程序存储器”，并按下“OK”按钮确认。

附加说明：

全局零件程序存储器(GDIR)提供了一个类似 NC 被动文件系统的结构。 它集成在 NC 搜索路径中，用于子程序直接调用，而不需要在主程序中编写子程序的存储路径。全局零件程序存储器(GDIR) 只能用于 EES 功能，但 建立全局零件程序存储器(GDIR) 对于EES 操作而言并不是必须的。

全局零件程序存储器(GDIR) 仅适用于本地驱动器、网络驱动器和全局 USB (Global USB)驱动器，而不能使用本地 USB 驱动器。OP 操作面板前置 USB 驱动器（非全局USB）不能设置为全局零件程序存储器(GDIR)。

在系统中只允许最多 1 个驱动器设置为全局零件程序存储器(GDIR)。

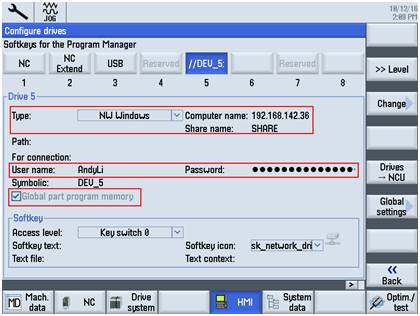

完成之后，显示如下：

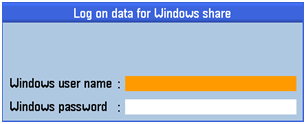

(6) 接着，按下“全局设置（Globalsettings）”按钮，输入用户名称、密码。

• 用户名：外部网盘计算机的用户名称，例如 AndyLi

• 密码：外部网盘计算机用户密码，例如 SUNRISE123456

(7) 传输配置文件 LOGDRIVE.INI 到 NCU CF 卡中

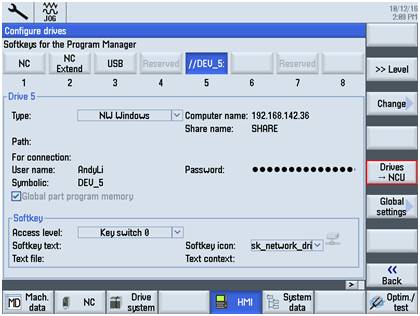

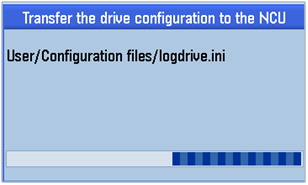

以上设置完成之后，按下“驱动器àNCU   (DrivesàNCU)”按钮，将驱动器的配置文件LOGDRIVE.INI从PCU50.5上传输到 NCU CF 卡中。

按下“驱动器àNCU   (DrivesàNCU)”按钮之后，系统会自动传输 LOGDRIVE.INI。

配置文件 LOGDRIVE.INI 传输完成之后，按下确认按钮，并断电重启NCU，使配置文件生效。

说明：

驱动器配置文件 LOGDRIVE.INI 在NCU CF 卡的存储路径为 “/user/sinumerik/hmi/cfg/logdrive.ini”。

12. EES网盘功能测试

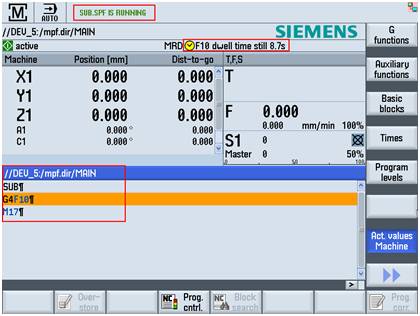

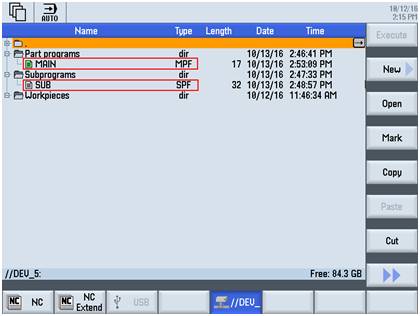

简单调用子程序，不再需要EXTCALL 指令。如下所示：

注意事项：

问题一：如果只连接PCU50.5以太网口X1、网盘计算机以太网口，不连接NCU以太网口X130。执行EES GDIR  网盘中的程序，将会出现报警“14011    xxx   program    xxx    not existing or will be edited”，意味着系统无法识别到网盘中的程序。

问题二：如果只连接网盘计算机以太网口、NCU以太网口X130，不连接PCU50.5以太网口X1。从PCU50.5 Operate界面中将无法看到EES网盘。
